curvatubi idraulica a mandrino con controllo PLC SFB 32-HD CE NUOVA

Descrizione tecnica

La IBETAMAC SFB 32-HD è una curvatubi idraulica a mandrino con controllo PLC, progettata per la curvatura precisa e ripetibile di tubi e profili.

La macchina consente di lavorare tubi fino a Ø 32 x 3 mm, con un raggio massimo di curvatura di 250 mm e un angolo massimo di 190°.

Il sistema di curvatura utilizza un riduttore ad azionamento diretto di speciale progettazione, abbinato a un motore autofrenante, per ottenere un controllo preciso del movimento durante le operazioni di curvatura.

Il bloccaggio idraulico del tubo assicura un serraggio stabile durante il ciclo di lavoro. La pressione idraulica di esercizio è regolabile da 50 a 220 bar.

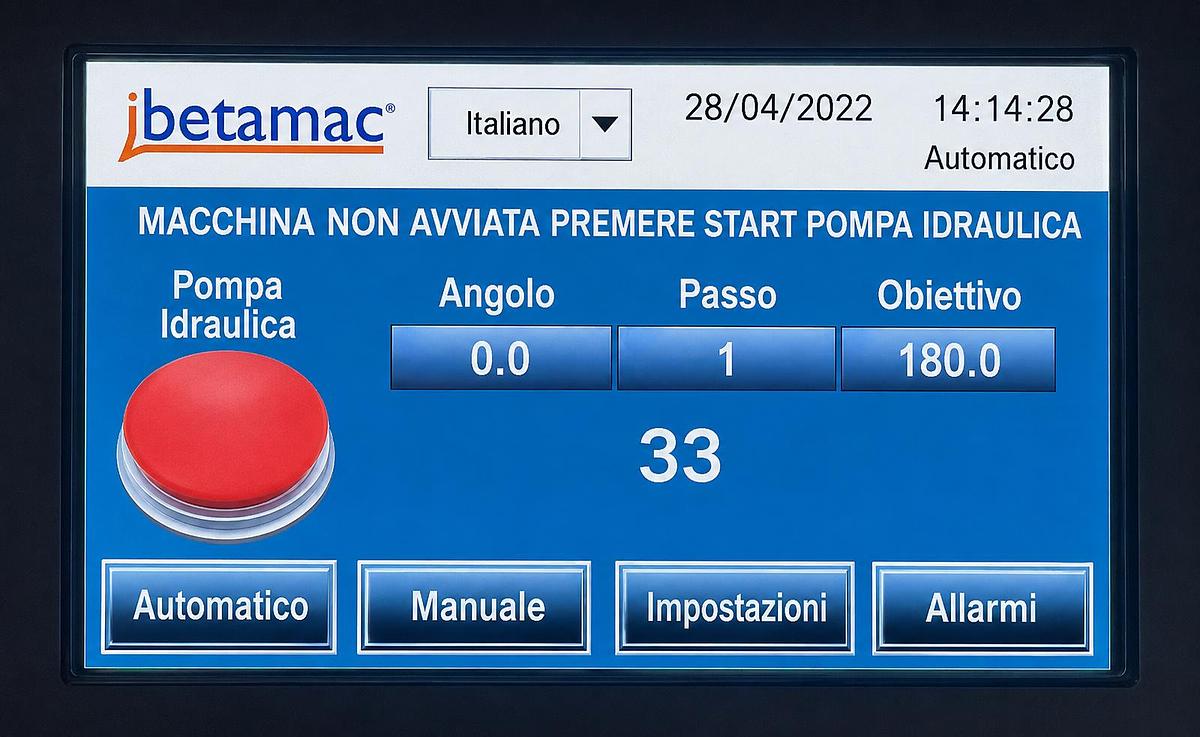

La gestione della macchina avviene tramite PLC con display touchscreen TFT da 4,7", che permette all'operatore di impostare e richiamare rapidamente i parametri di lavorazione.

Il controllo dispone di una memoria fino a 100 programmi, con possibilità di impostare fino a 10 passaggi di curvatura sequenziali per ogni programma. Questa funzione facilita la produzione di pezzi ripetitivi e consente di mantenere costanti i parametri nelle lavorazioni in serie.

La SFB 32-HD dispone inoltre di pedale mobile con pulsante di arresto di emergenza, dispositivo per la misurazione delle distanze, dispositivo per lavorazioni su profili quadri e rullo di supporto.

Il quadro elettrico è dotato di chiusura di sicurezza con chiave e protezione da sovraccarico.

La macchina viene fornita con 1 set di matrici nella misura richiesta dal cliente.

Dati tecnici

Diametro massimo tubo: Ø 32 x 3 mm

Raggio massimo di curvatura: 250 mm

Angolo massimo di curvatura: 190°

Pressione idraulica: 50–220 bar

Lunghezza di lavoro: 2100 mm

Potenza motore: 3,7 kW

Capacità serbatoio olio: 20 litri

Dimensioni (L x P x H): 2400 x 1200 x 1100 mm

Peso: 420 kg

Alimentazione elettrica: 380 V / 3 Ph / 50 Hz

Controllo: PLC

Display: Touchscreen TFT 4,7"

Memoria: 100 programmi

Sequenze: 10 passaggi di curvatura per programma

Certificazione: CE



IBETAMAC si riserva il diritto di apportare modifiche ai dati tecnici senza preavviso. Le capacità indicate si riferiscono a materiale con limite di snervamento pari a 24 kg/mm² (ST 37-42).

Servizio IBETAMAC: dalla scelta della macchina all’assistenza post-vendita

Acquistare una curvatubi IBETAMAC significa poter contare non soltanto sulla macchina, ma su un servizio completo pensato per accompagnare il cliente prima, durante e dopo l’acquisto.

Il nostro obiettivo è individuare la soluzione più adatta alle reali esigenze produttive del cliente. Per questo, prima della vendita analizziamo il tipo di tubo o profilo da lavorare, materiale, diametro, spessore, raggi di curvatura e geometria dei pezzi da realizzare, così da consigliare la curvatubi e le attrezzature più idonee.

Quando necessario, valutiamo insieme al cliente anche i pezzi da produrre, per definire correttamente macchina, matrici, mandrini e accessori.

Consulenza tecnica

IBETAMAC supporta il cliente nella scelta della macchina evitando, per quanto possibile, soluzioni sovradimensionate o non adeguate alla produzione richiesta.

L'obiettivo è proporre una configurazione che tenga conto delle reali necessità produttive, della qualità di curvatura richiesta e dell'investimento disponibile.

Consegna diretta

Possiamo organizzare la consegna della curvatubi direttamente presso la sede del cliente, anche tramite i nostri mezzi, coordinando le varie fasi fino all'arrivo della macchina.

Installazione e messa in servizio

Il servizio IBETAMAC può comprendere installazione, messa in servizio e verifica del corretto funzionamento della macchina presso lo stabilimento del cliente.

Il nostro tecnico controlla la macchina e le principali funzioni operative, predisponendola per l'utilizzo.

Formazione dell'operatore

Una macchina performante deve anche essere utilizzata correttamente.

Per questo il nostro tecnico può effettuare la formazione del personale direttamente sulla macchina, spiegando l'utilizzo del PLC e del touchscreen, l'impostazione dei programmi, le sequenze di curvatura, il montaggio delle attrezzature e le principali regolazioni necessarie per ottenere una lavorazione corretta.

Tecnici specializzati

IBETAMAC mette a disposizione personale tecnico con esperienza sulle macchine per la lavorazione dei metalli.

Questo ci permette di affiancare alla vendita una competenza tecnica concreta, particolarmente importante nella scelta e nella messa a punto di una curvatubi.

Assistenza post-vendita

Il rapporto con il cliente non termina con la consegna.

IBETAMAC offre assistenza tecnica post-vendita per supportare il cliente anche successivamente all'acquisto, dalla richiesta di informazioni sull'utilizzo della macchina alla necessità di ricambi, accessori o interventi tecnici.

Matrici, mandrini, accessori e ricambi

Possiamo fornire matrici, mandrini, attrezzature, accessori e ricambi necessari per ampliare le possibilità di utilizzo della curvatubi o adattarla a nuove produzioni.

Questo permette al cliente di avere un unico interlocutore sia per la macchina sia per le attrezzature necessarie alle diverse lavorazioni.

Soluzioni personalizzate

Ogni produzione può avere esigenze differenti. Per questo cerchiamo di costruire una proposta sulla base del lavoro che il cliente deve realmente eseguire, valutando macchina, attrezzature e servizi come un'unica soluzione.

Prezzo e investimento

Cerchiamo di proporre una soluzione con un corretto rapporto tra prestazioni, dotazione e prezzo, evitando di far acquistare al cliente caratteristiche non necessarie quando non servono alla sua produzione.

Per facilitare l'investimento, possono inoltre essere valutate soluzioni di finanziamento personalizzate, in base alle condizioni disponibili e alle esigenze dell'azienda.

Un unico partner per tutto il progetto

Consulenza → scelta della curvatubi → attrezzature → consegna → installazione → messa in servizio → formazione → assistenza → ricambi.

È questo il servizio che IBETAMAC vuole offrire: non semplicemente vendere una macchina, ma aiutare il cliente a scegliere, installare e utilizzare la soluzione più adatta alla propria produzione, continuando a essere presente anche dopo la vendita.

IBETAMAC – Macchine, servizio e competenza al fianco della tua produzione.
