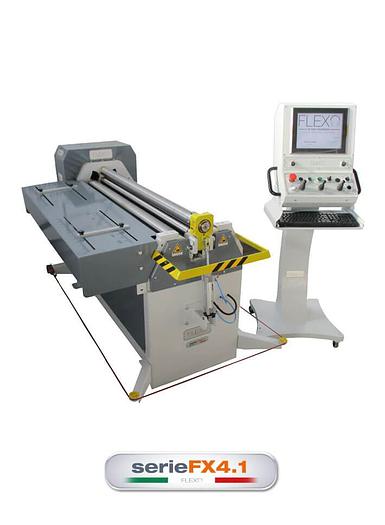

CALANDRA A 4 RULLI MECCANICA FX 4.1

CALANDRA A 4 RULLI MECCANICA FX 4.1

Contattaci per il prezzo

Albano Laziale, Italia

oChiama +39 333 3413989

Descrizione

SERIE FX 4.1


Le calandre serie FX4 si differenzia dalla serie FX3 in quanto sono CALANDRE MECCANICHE a 4 RULLI con doppio invito completo e sgancio frontale. Il rullo superiore è fisso mentre il movimento di salita e discesa è applicato ai rulli laterali ed al rullo inferiore. Il pinzaggio della lamiera risulta assai semplice in quanto una volta introdotta la lamiera tra il rullo superiore e l’inferiore, quest’ultimo salendo blocca la lamiera.

La rotazione è applicata al rullo superiore ed inferiore tramite un motore autofrenante accoppiato ad un riduttore.

Un’applicazione interessante prevede di applicare un INVERTER alla rotazione ottenendo una regolazione variabile della velocità. Questa applicazione permette, riducendo la velocità nelle prime fasi di deformazione della lamiera, un controllo e risultato migliore e, nel caso di grandi diametri, un risparmio in tempi di lavorazione.

La serie FX4.1 può essere equipaggiata ed asservita da un CNC permettendo quindi, in modo semplice, di gestire al meglio i profili di curvatura automaticamente, con la possibilità di essere archiviati per un successivo utilizzo.

Dotate di Tempra dei rulli, Dispositivo conico, Pinzaggio motorizzato della lamiera e Pulpito di comando mobile, sono un ottimo compromesso di qualità ed economicità oltre ad essere di semplice utilizzo da parte dell’operatore.

1-Capacità di calandratura max : 2/3 sequenze;

2- Capacità invito max 70/80% dello spessore

3-Capacità coni 60/70% della max capacità di calandratura ed a seconda della tipologia di cono. Le calandre della serie FX4.1 sono CALANDRE MECCANICHE A 4 RULLI con doppio invito completo e sgancio frontale. Il rullo superiore è fisso mentre il movimento di salita e discesa è applicato ai rulli laterali ed al rullo inferiore. Il pinzaggio della lamiera risulta assai semplice in quanto una volta introdotta la lamiera tra il rullo superiore ed il rullo inferiore, quest'ultimo salendo blocca la lamiera. L'esecuzione del doppio invito avviene con la traslazione dei rulli laterali simmetrici che garantiscono la massima affidabilità e rettilineità di movimento. La SERIE FX4.1 può essere equipaggiata e gestita da un semplice ma potente CN, nelle versioni ECO-PLUS-EVO che vi permetterà in modo veloce e semplice per l'operatore, la gestione dei programmi di calandratura e la loro archiviazione digitale.




Specifiche

ProduttoreIBETAMAC
ModelloFX 4.1
Anno2022
CondizioneNuova
Utile in lavoro (mm)1530
Diametro rullo superiore (mm)108
Diametro rullo inf (mm)108
Diametro rullo laterale (mm)95
Max. spessore calandratura 1,5xD2
Max.spessore calandratura 3xD (mm)2,5
Max. spessore calandratura 5xD (mm)3
Dimensioni macchina B (mm)750
Dimensioni macchina L (mm)2290
Dimensioni macchina L (mm)1150
Potenza totale installata (Kw)2.2
Peso (kg)780
